ML-107鋼筋樓板綜合檢測儀產品功能:ML-107鋼筋樓板綜合檢測儀具有鋼筋掃描儀和樓板測厚儀的雙重功能,一方面用于檢測混凝土結構內部鋼筋位置、保護層厚度、鋼筋間距及鋼筋直徑,另外也具有檢測現澆樓板、墻、梁、柱、木材等非鐵磁性構件的厚度測量。使用本儀器測試樓板厚度測試時,可以首先找出鋼筋的分布情況
產品功能:
ML-107鋼筋樓板綜合檢測儀具有鋼筋掃描儀和樓板測厚儀的雙重功能,一方面用于檢測混凝土結構內部鋼筋位置、保護層厚度、鋼筋間距及鋼筋直徑,另外也具有檢測現澆樓板、墻、梁、柱、木材等非鐵磁性構件的厚度測量。使用本儀器測試樓板厚度測試時,可以首先找出鋼筋的分布情況,選擇最佳的測試位置,避開樓板內鋼筋對結果的影響,測試結果更精確。
技術特點:
1. 使用本儀器測試樓板厚度測試時,可以首先找出鋼筋的分布情況,選擇最佳
的測試位置,避開樓板內鋼筋對結果的影響,測試結果更精確。
2. 采用全新ARM高速采集系統,儀器的反應速度快,全彩液晶屏,保護層厚
度和間距數據同屏實時顯示,及時定位鋼筋,大幅提高了檢測速度與精度
3. 可根據現場環境進行校準,進一步提高檢測數據的真實可靠性
4. 硅膠防塵按鍵,現場操作更舒心
5. 亮度調節,可根據外界環境照明程度,進行背光亮度的級別選擇,八種
檔位可調
6. 主題選擇,可改善戶外光照對屏幕可視度的影響
技術指標:
鋼筋掃描

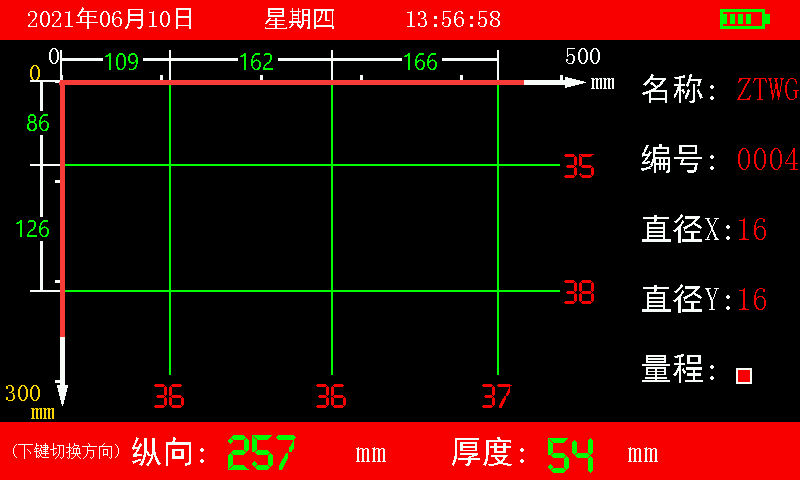

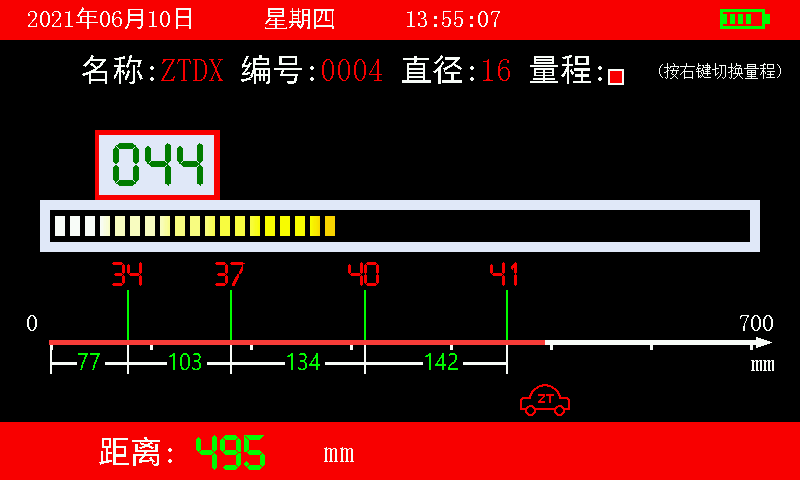

1. 厚度測試與網格測試時可同時顯示鋼筋保護層厚度及鋼筋分布間距。
2. 自動顯示鋼筋間距,鋼筋間距誤差±1 mm、可顯示鋼筋網格分布圖
3. 保護層厚度測量(標稱)范圍:
第一量程(標稱)范圍: 6mm~90 mm;
第二量程(標稱)范圍: 7mm~200mm;
4. 保護層厚度校準范圍:0~±50 mm;
5. 鋼筋直徑測量(標稱)范圍:Ф6~Ф50mm;
6. 鋼筋保護層厚度測量值最大允許誤差:
最大允許誤差(mm) | 保護層厚度 第一量程(標稱)范圍(mm) | 保護層厚度 第二量程(標稱)范圍(mm) |
≤±1 | 6~59 | 7~79 |
≤±2 | 60~69 | 80~119 |
≤±4 | 70~90 | 120~200 |
7. 鋼筋直徑測量值誤差范圍:±1檔;
樓板測厚
1. 智能判讀并自動鎖定最小值、數字顯示厚度值,無需人工比對;
2. 有信號條指示功能,可根據信號大小顯示更易找到上下探頭對準點;
3. 厚度測量范圍:40mm~999mm
4. 測試精度 : 40mm~600mm ±1mm
601mm~999mm ±2mm
測試精度優于其它同類產品
5. 厚度校準范圍:0~±50 mm
6. 顯示:彩屏,8檔亮度調節,三種主題選擇,適用不同戶外光照角度
7. 數據存儲容量:可存儲20萬以上厚度測點
8. 數據傳輸方式:Type-c數據接口
9. PC機專業數據分析軟件,數據處理及報告生成輕松完成;
10. 工作環境要求
環境溫度:-10℃~+50℃, 避免長時間陽光直接爆曬
相對濕度:≤ 90%RH
電磁干擾:無強交變電磁場
11. 電源: 內置可充電鋰電池,供電時間可達50小時
12. 主機體積:219mm×56mm×139mm

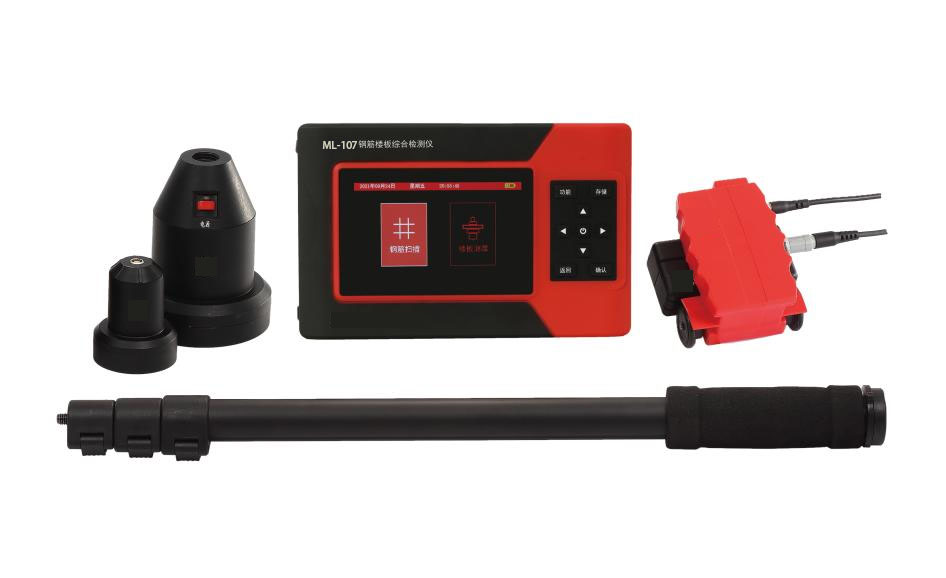

儀器構成:
包括:主機、鋼筋探測器、掃描小車、樓板發射探頭、樓板接收探頭、對講機、
探頭連接線、數據傳輸線、加長桿、軟件光盤等。
