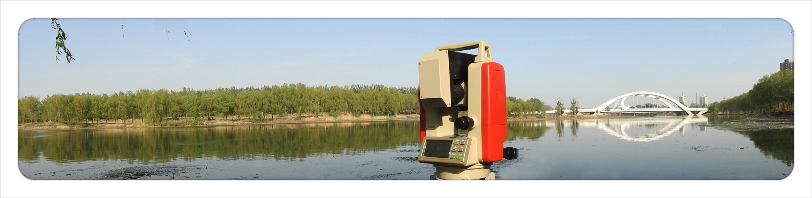

LA-5B+橋梁撓度儀測試系統

用 途：

主要用于橋梁梁體、橋墩、懸索的動、靜態撓度或位移的現場、遠距離、實時檢測，同時適用于大型建筑物、高壓輸電線纜、鐵軌、路面、路基、風洞試驗、機翼、大型起吊設備等構件位移、振動的測量。

遠距離視頻撓度儀在工程結構領域中的應用包括：

工作原理：

利用原創的、具有國際領先水平的快速、高精度亞像素定位算法（ Subpixelregistration algorithm）*和斜光軸（off-axis）成像原理對高速數字相機視頻圖像中多個被測點的運動軌跡進行實時、高精度跟蹤，可獲得外載荷作用下被測點（亞像素精度的）水平和豎直方向位移量。

三、技術參數

*1. 測量方式：多通道多目標同步實時測量

*2. 檢測距離：0-500 米

*3. 識別分辨率：測量范圍的十萬分之一

4. 測量精度：±0.01mm

5. 采樣頻率：≥100Hz

6. 圖像分辨率：1280x1024（640x512）

7. 多通道同步數據電纜：2.2米

*8. 通道數量：支持≤8

*9. 影像存儲方式：同步

*10.數據采集方式:實時數據采集和video錄制

*11.數據傳送方式：支持USB或RJ-45（usb選配）

*12.數據查看方式：各測點數據曲線在動態可伸縮圖表（≤100圖表）中獨立顯示

四大獨特優勢

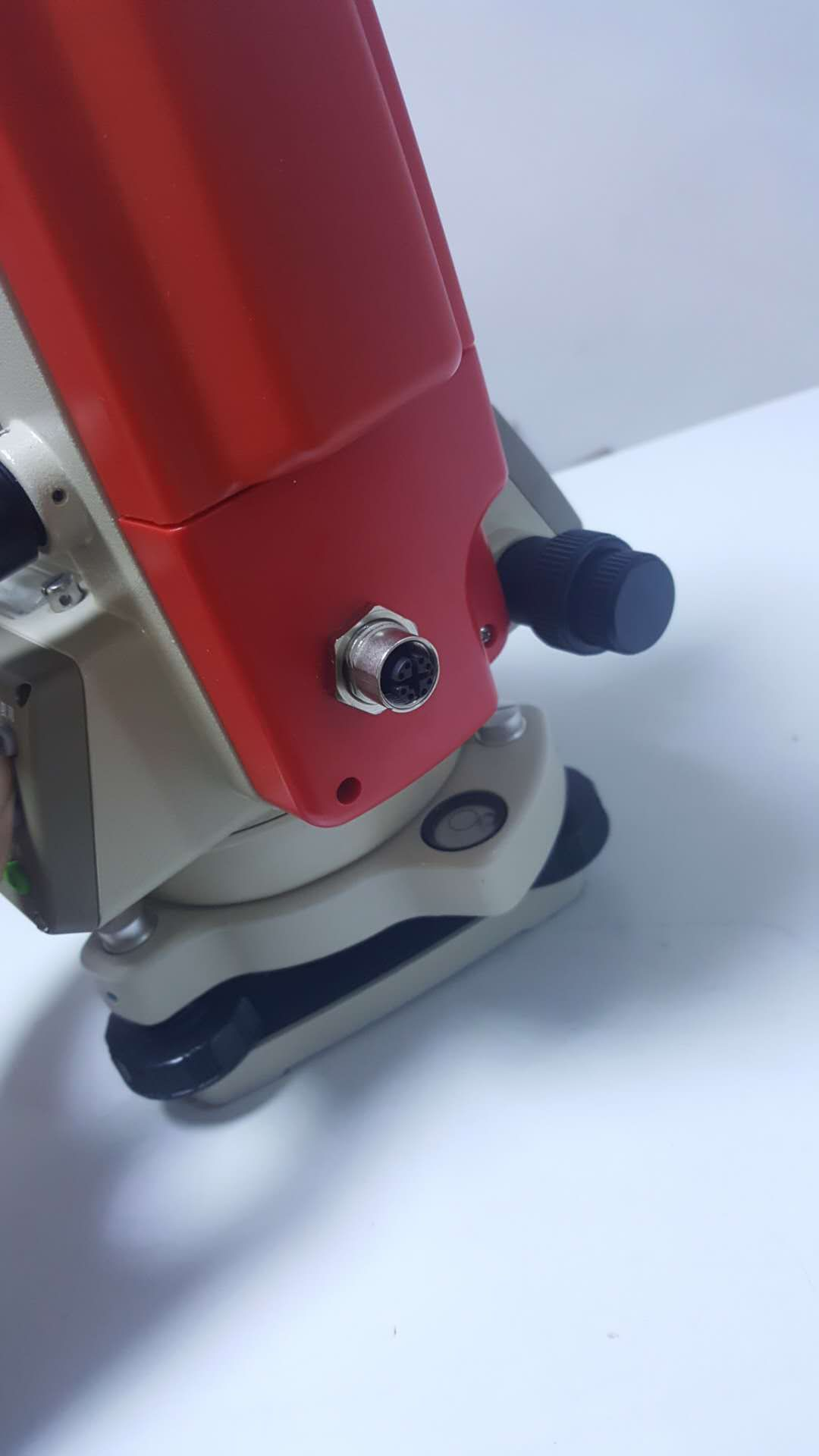

最穩定堅固的數據傳輸接口：

此接口為進口堅固型工業千兆網傳輸接口，能保證數據時刻都以千兆網的速度傳輸。堅固耐用，防塵防水設計。

為每一毫米的改變，我們都將博出全力！

部分應用案例

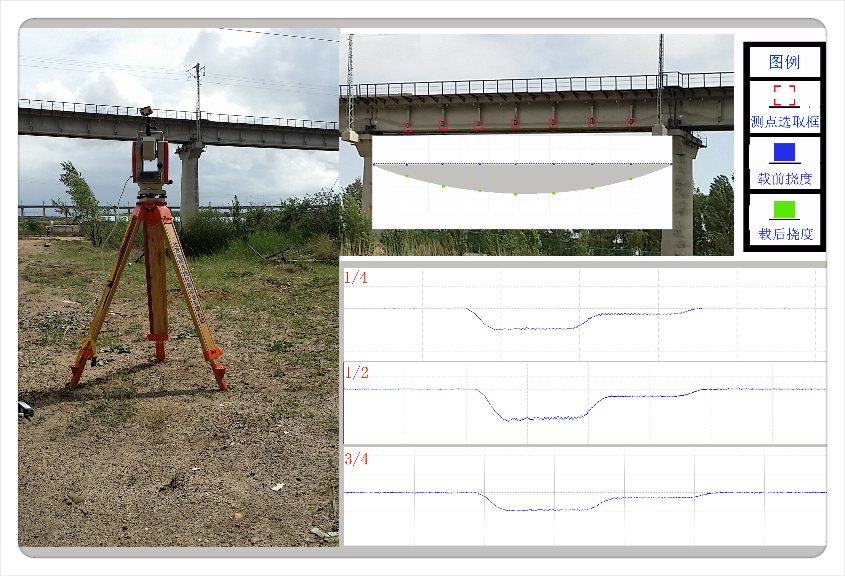

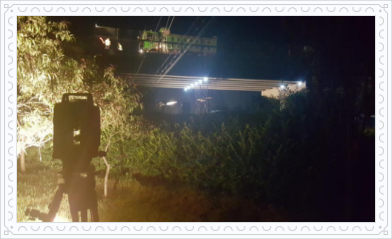

(鐵路橋梁撓度檢測)

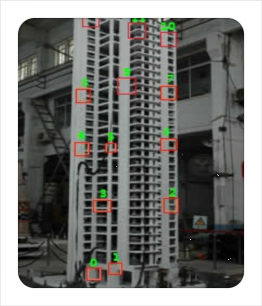

如上圖所示，在橋梁檢測時將儀器架設位置選在可以通透整個需要檢測的結構的位置即可。在通視條件良好的情況下，無需在橋的梁體上安裝靶標即可快速的選取橋梁自身的特征作為測點，進行快速便捷的進行無限制點數的靜態撓度或是動態撓度的檢測。梁體上的每個紅色框線即為在測量軟件中選取的測量點，每個測量點都對應一條曲線。并且每條曲線都可以單獨顯示，在每個曲線列表里都可以顯示最大值、最小值、曲線編號、目標參數、采樣頻率、采集的數據點數、采集時間等信息

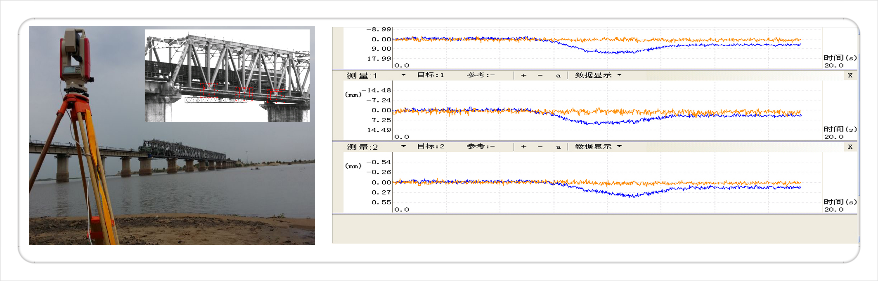

（嫩江鐵路橋檢測）

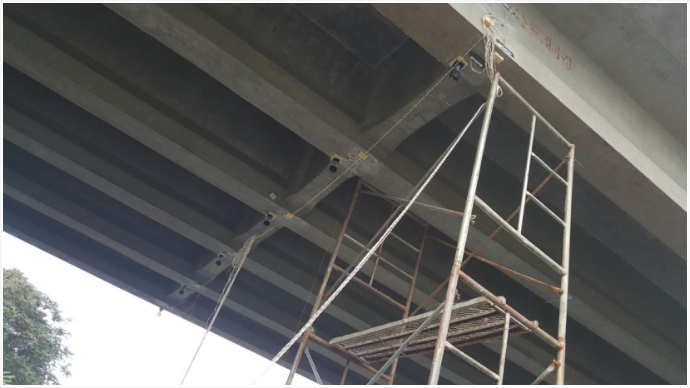

與位移計法現場對比試驗                   與為移計發現場對比試驗

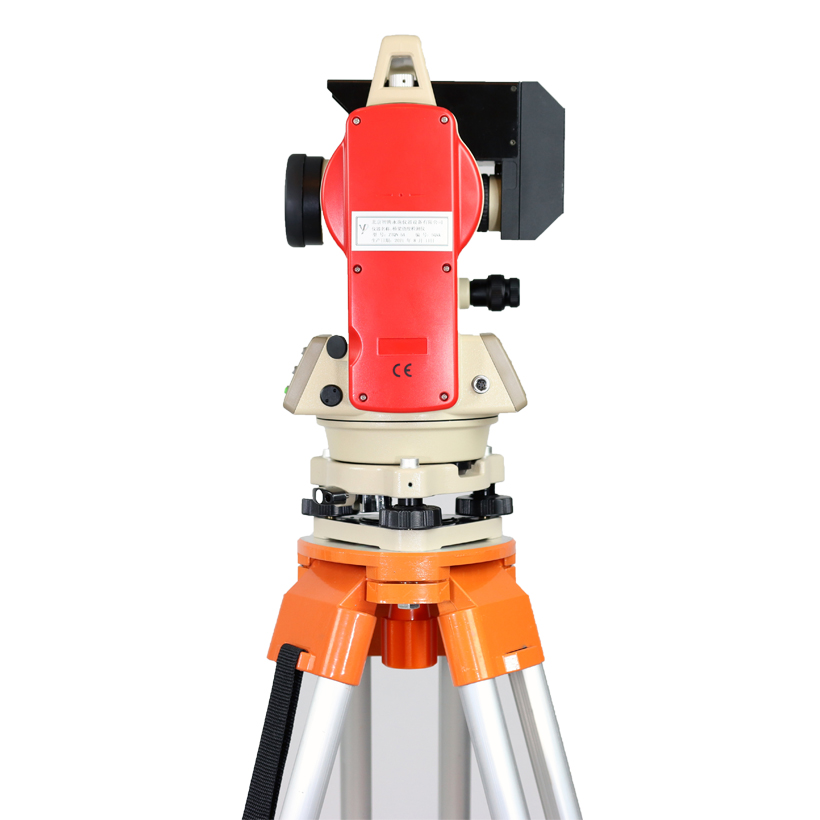

ZTQN-5B橋梁撓度檢測儀

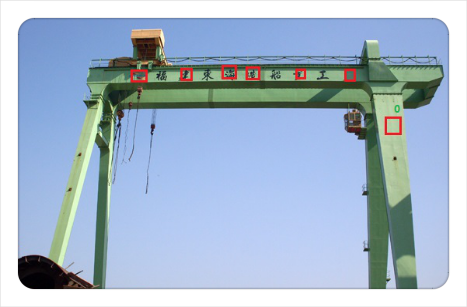

            (龍門吊撓度檢測)

                                        (龍門吊撓度檢測)
